BT İnce Tip

Ürün Açıklaması

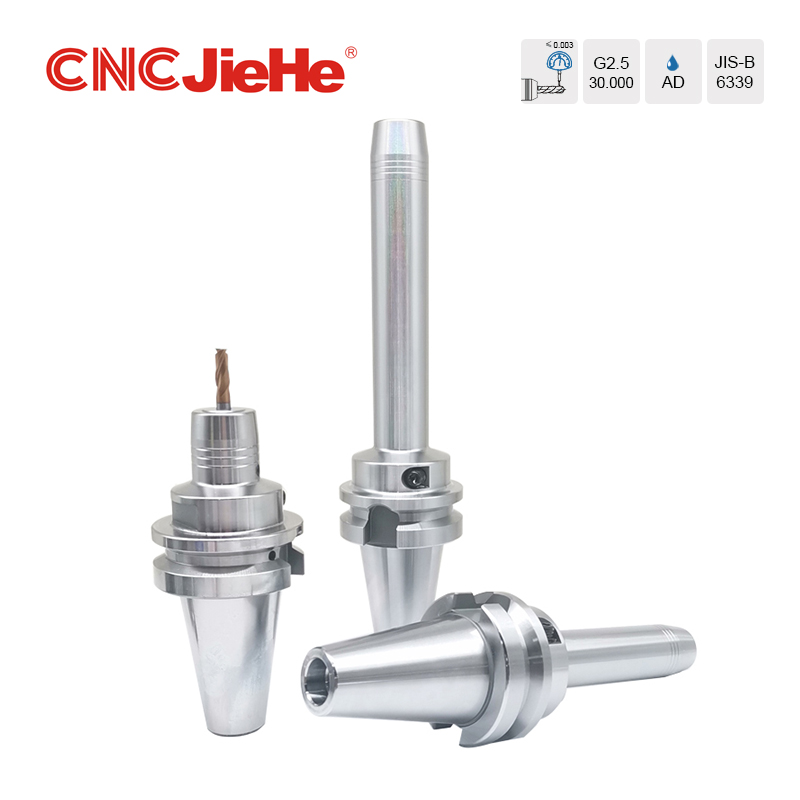

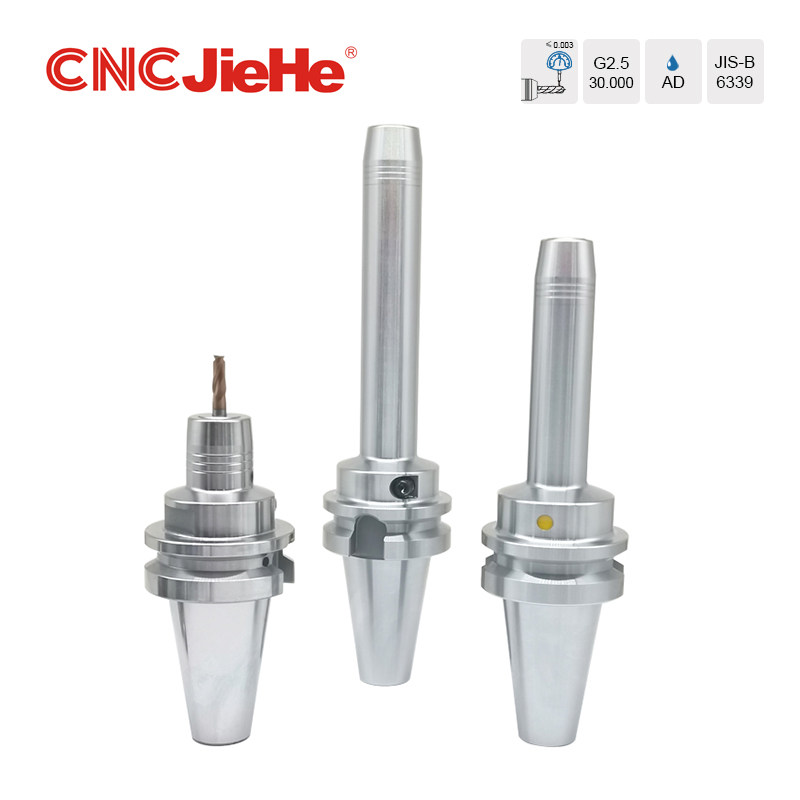

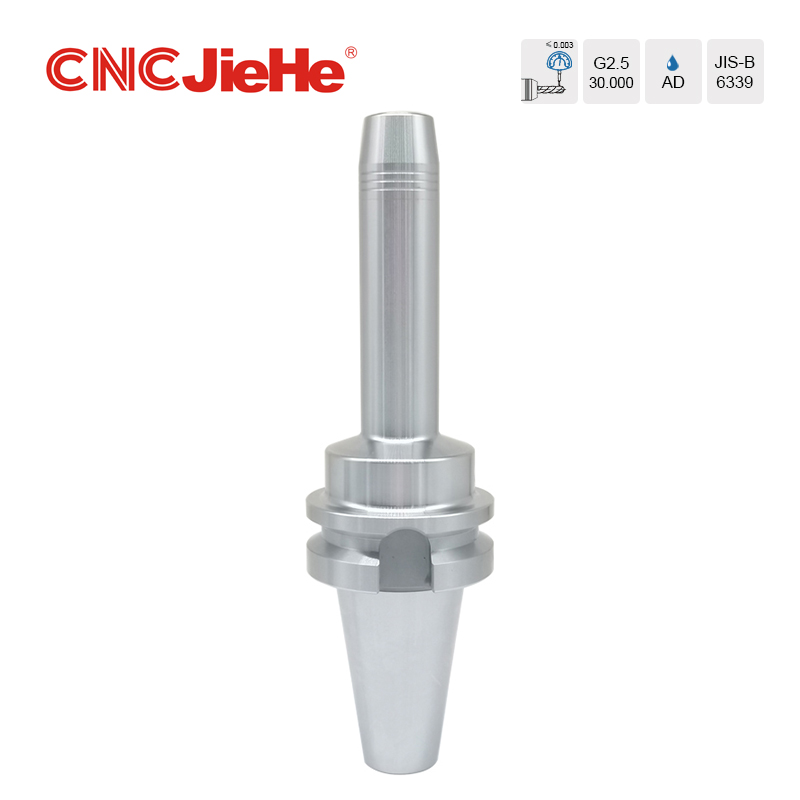

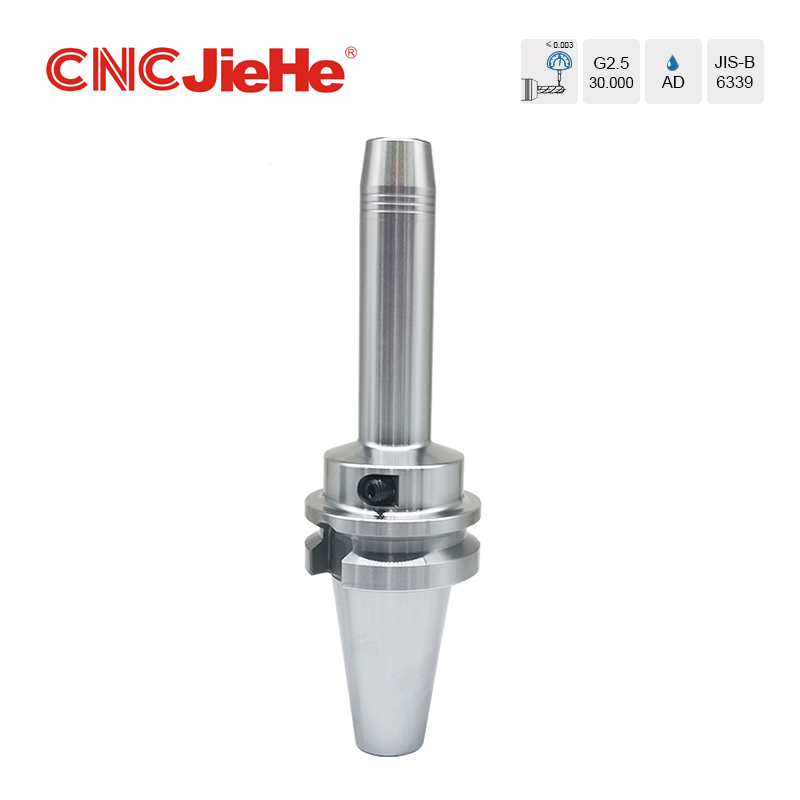

BT İnce Tip hidrolik ayna, CNC işleme alanında yenilikçi bir çözümdür. Benzersiz özellikleriyle modern imalatın taleplerini karşılamak üzere tasarlanmıştır. Yüksek kaliteli alaşımlı çelikten yapılmış olup dayanıklılık ve güvenilirlik sunar. Çeşitli modellerin mevcut olması sayesinde farklı takım boyutlarına uyum sağlayabilir. Hassasiyeti ve titreşim önleme özellikleri, onu çok çeşitli işleme uygulamalarına, özellikle de derin boşluk işlemeyi içerenlere uygun hale getirir. Parmak frezeler, karbür matkaplar veya parlatma raybalarıyla birlikte kullanılsa etkili ve doğru takım bağlama sağlar.

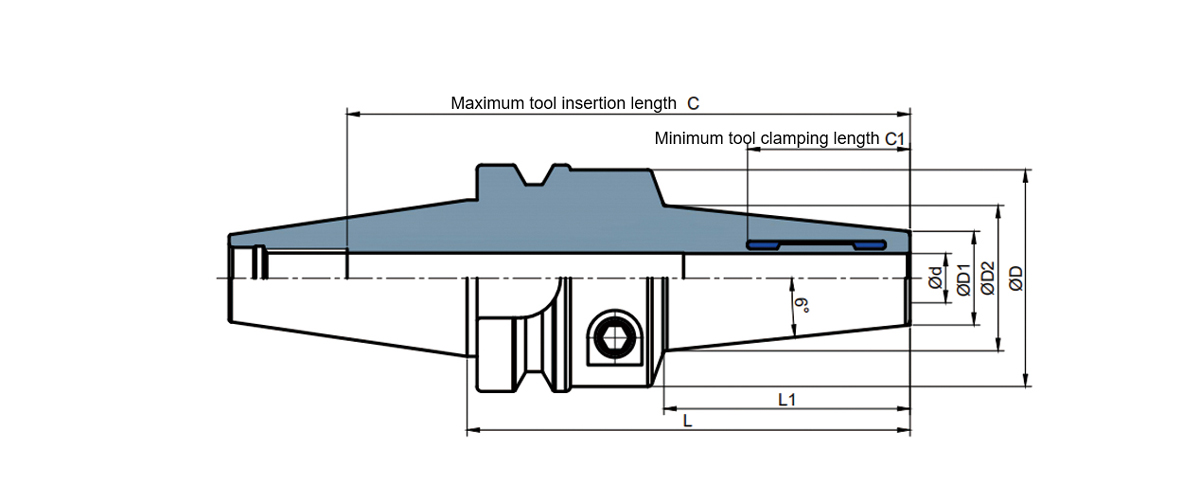

Ürün Şeması

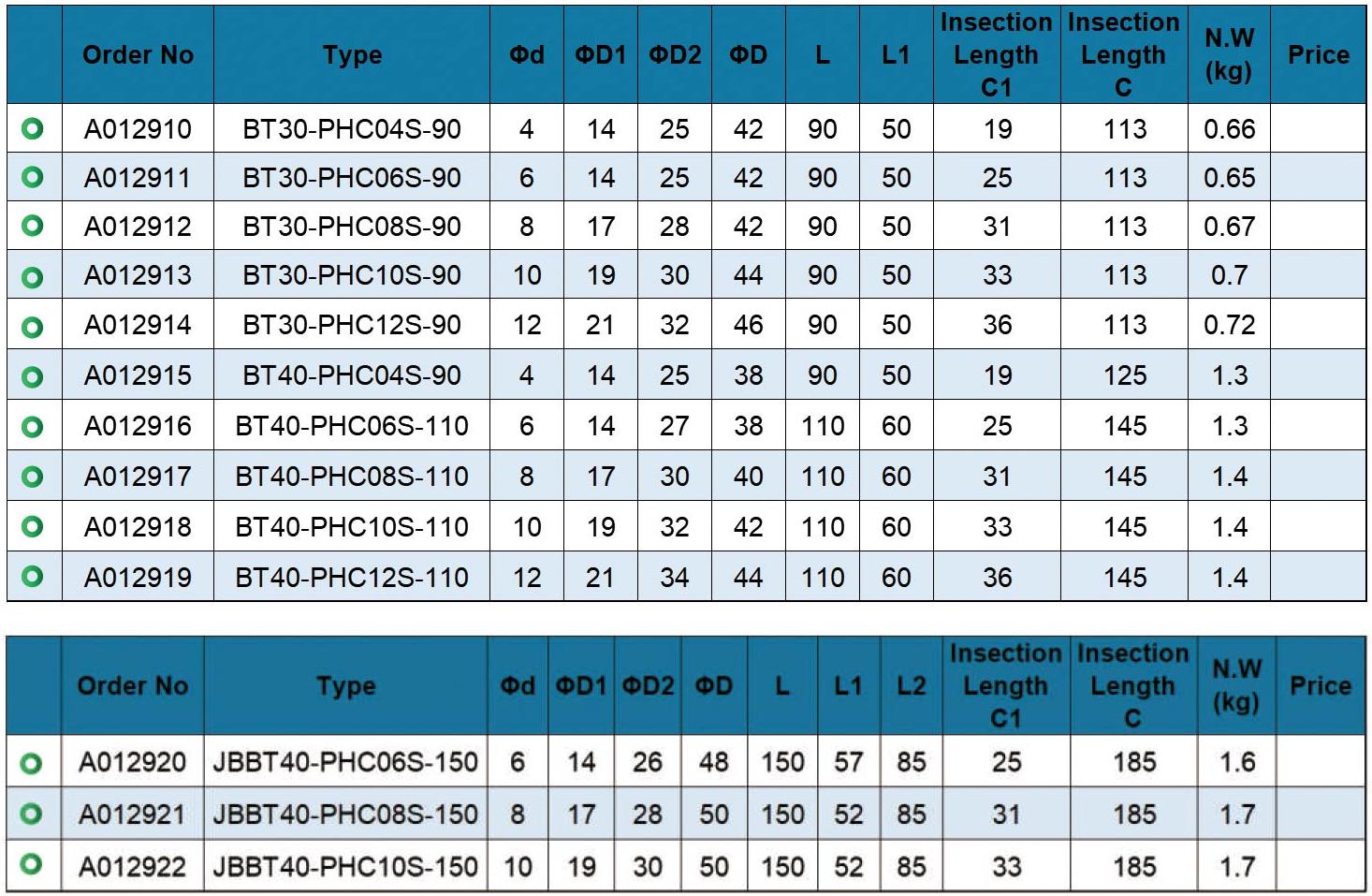

Ürün Parametreleri

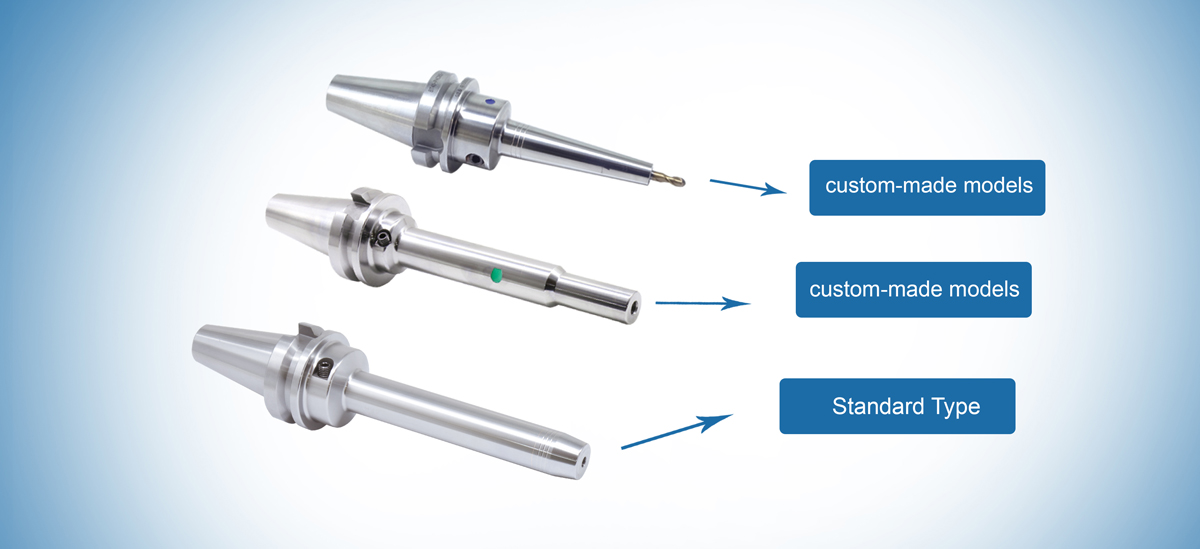

Ürün Sistemi

BT İnce Tip hidrolik ayna, hidrolik sıkıştırma sistemine sahiptir. Çalıştırma vidası B, hidrolik sıvıyı hazne sistemine bastıran çalıştırma pistonunu tahrik eder. Bu hareket genişletme manşonunun takım sapını sıkı bir şekilde kavramasına neden olur. Uzunluk ayar vidası E, alet konumunun hızlı ve kolay bir şekilde önceden ayarlanmasına olanak tanır. Takım tutucu gövdesinde takım sapına karşı bir oyuk bulunur. Sıkıştırma işlemi sırasında takım sapı ilk önce ortalanır ve ardından genişletme manşonu güvenli bir tutuş sağlamak için genişler. Yüksek sıkma basıncı, yağı, gres veya yağlayıcı kalıntılarını kanalın içine iterek yüzeyleri kuru tutar ve takım aşınmasını azaltır. Hazne sistemindeki hidrolik sıvı aynı zamanda bir sönümleme etkisi sağlayarak işleme operasyonları sırasında kelepçeli takımın stabilitesini artırır.

Ürün Avantajları

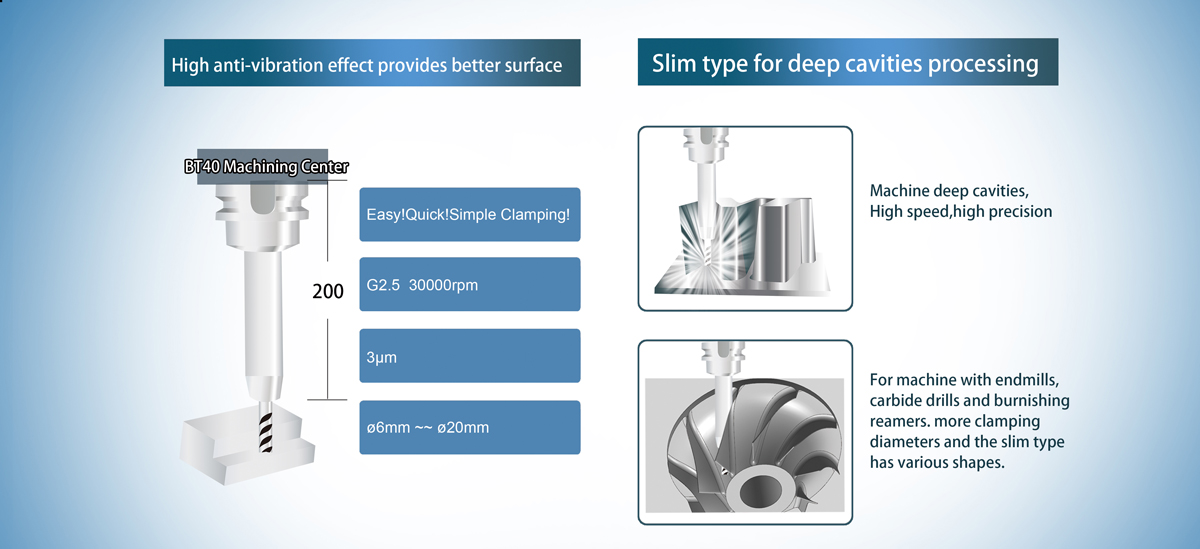

Yüksek Hassasiyet: Mükemmel yüzey kalitesi ve hassas boyutlar için düşük radyal salgı (BT40 İşleme Merkezinde 3μm). Doğruluktan ödün vermeden yüksek hızı (30.000 rpm) destekler.

Titreşim Önleme: Yüksek titreşim önleme etkisi, daha iyi yüzey kalitesi sağlar. Takım aşınmasını azaltır ve takım ömrünü uzatır.

Derin Boşluk İşleme: İnce tasarım, derin boşluklara kolay erişim sağlar. Derin boşluklarda yüksek hızlı ve yüksek hassasiyette işlemeye olanak tanır.

Opsiyonel Aksesuarlar

Ürünümüz çeşitli isteğe bağlı konfigürasyonlar sunmaktadır. Hidrolik Penset ve Rulman Pimli HSK Kilitli Kesici Tabanı gibi isteğe bağlı aksesuarlar, kullanıcıların hassasiyet ve stabiliteye ilişkin çeşitli gereksinimlerini karşılayabilir. Ek olarak, kullanıcılara ürün kurulumu ve bakımı konusunda yardımcı olmak ve kişiselleştirilmiş ürün konfigürasyonlarına olanak sağlamak için bir anahtar da sağlanmaktadır.

Hidrolik Ayna Nasıl Kullanılır

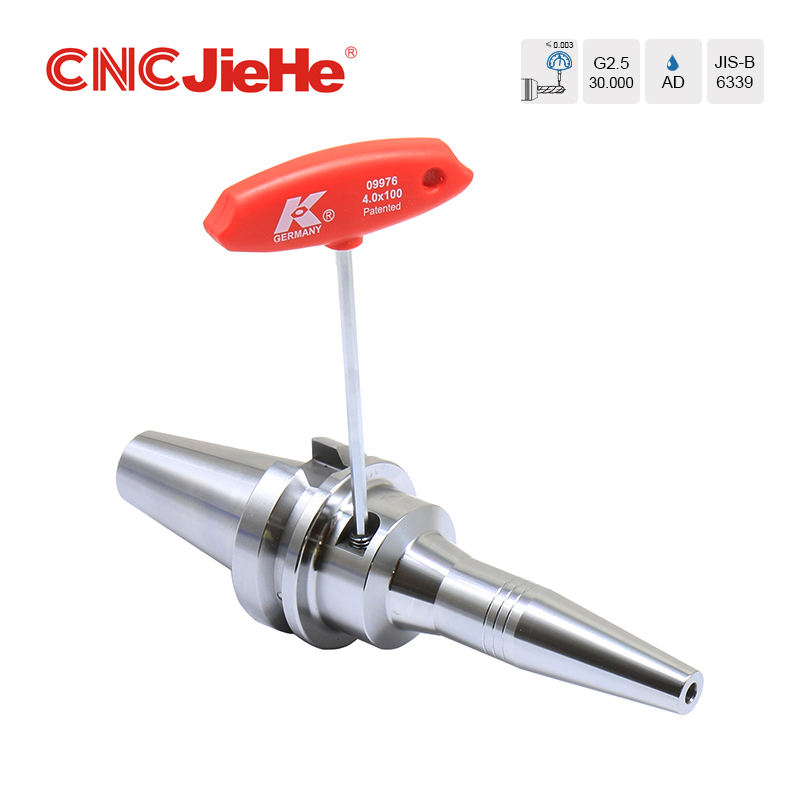

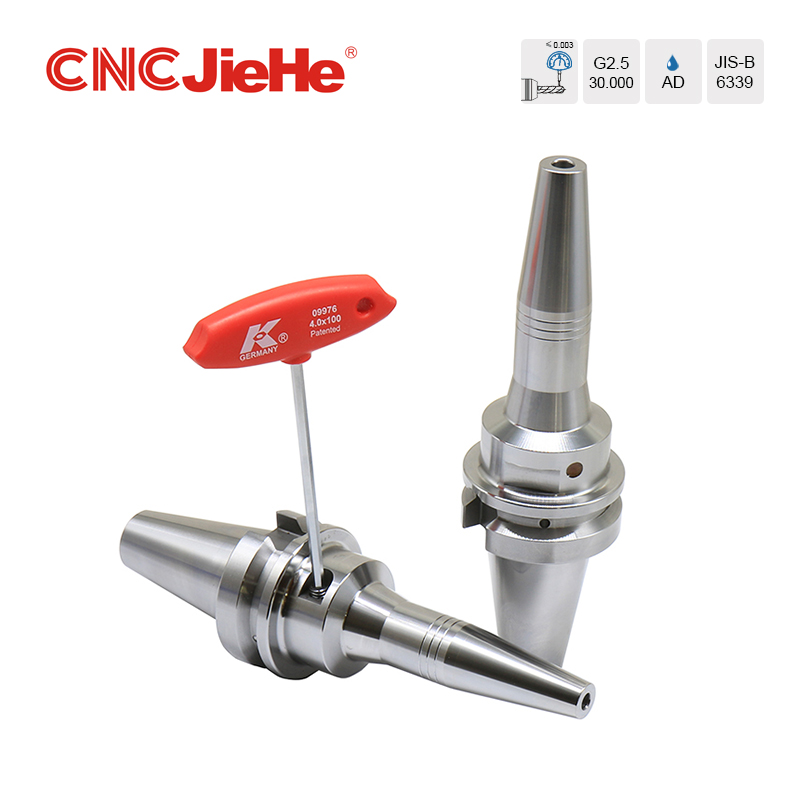

Hidrolik aynanın optimum performansını ve uzun ömürlü olmasını sağlamak için, kullanmadan önce daima takım tutucunun iç deliğini ve dış çapını temizleyin, nem veya yağı giderin. Aleti yerleştirmeden önce mandreni sıkmaktan kaçının ve mandren uzun süre kullanılmamışsa basınç vidasını gevşetin. Deformasyon veya kayma gibi sorunları önlemek için takım yerleştirme uzunluğunun belirtilen minimum değeri karşıladığından emin olun. Basınç vidasını her zaman bir T-kollu anahtar kullanarak tamamen sıkın ve alet boyutlarının belirtilen tolerans aralığında olduğundan emin olun. Yalnızca tamamen yuvarlak saplı takımları kullanın ve aynayı değiştirmekten veya orijinal olmayan parçalar kullanmaktan kaçının. Yağ sızıntısı veya düşük basınç gibi herhangi bir sorunda, onarım yapmaya çalışmak yerine yardım almak için satıcıyla iletişime geçin.

Neden JieHe'yi Seçmelisiniz?

Hassasiyet, güvenilirlik ve verimlilik için CNC JieHe'yi seçin. HSK32-40ES Hidrolik Aynamız, yüksek sıkma kuvveti, olağanüstü doğruluk (0,003 mm'den az salgı) ve ağır işleme için ideal, sağlam bir tasarım sunar. Hızlı kurulum süreleri, kolay kullanım ve çeşitli soğutma seçenekleriyle optimum performansı ve takım ömrünü garanti eder. Küresel standartlara (ISO, DIN, JIS-B, ANSI) bağlılığımız ve vakumlu ısıl işlem yoluyla tutarlı hassasiyetle desteklenen ürünlerimiz, en zorlu işleme ihtiyaçlarınızı karşılamak üzere üretilmiştir. Operasyonlarınız için kalite, hassasiyet ve benzersiz destek sunacağımıza bize güvenin.

Kalite Kontrolü

Jiehe Machinery, Çin'de önde gelen bir takım tutucu üretim fabrikasına ve denetim ve test merkezine sahiptir ve üretim yetenekleri en üst sıralarda yer almaktadır. Temel üretim ve test ekipmanlarımız arasında GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo vb. yer almaktadır ve ayrıca Alman Diebold'un standart takım tutucuları ve takım tutucu mastarlarının tamamına sahibiz. Bu ekipmanların kullanılması, üretim verimliliğimizin ve ürün kalitemizin üstünlüğünü daha da garanti eder.

Ürün kalitesinin istikrarını sağlayan ve üretim verimliliğini büyük ölçüde artıran akıllı bir üretim hattımız var.

Atölyedeki Ürünlerin Fotoğrafları

Atölyemizde sağlam bir yarı mamul ürün envanteri tutulmakta, bu da istikrarlı bir tedarik sağlamakta ve sıkı teslim tarihlerini hızlı ve verimli bir şekilde karşılamamıza olanak sağlamaktadır. Kolaylaştırılmış üretim süreçleri ve iyi organize edilmiş bir tedarik zinciri ile kaliteden ödün vermeden hızlı geri dönüş sürelerini garanti ediyoruz. Deneyimli ekibimiz ve son teknolojiye sahip tesislerimiz, müşteri taleplerine hızlı bir şekilde yanıt vermemize, operasyonlarınızın sorunsuz ilerlemesini sağlamak için esnek çözümler ve hızlı teslimat sunmamıza olanak tanır.

Fabrika Teşhiri

2000 yılında kurulan Jining Jiehe Machinery Co., Ltd., ulusal bir yüksek teknoloji kuruluşu ve eyalet düzeyinde teknoloji odaklı ve yenilikçi bir şirkettir. CNC takım tezgahı aksesuarları konusunda uzmanlaşan şirket, 1.000'den fazla ürün çeşidi sunmakta olup, ürünlerin %60'ı ihraç edilmektedir. 200'den fazla CNC makinesi ve 100'den fazla çalışandan oluşan bir ekiple Jiehe, 30'dan fazla ulusal patent kazanmıştır ve CNCJiehe, Sun Moon Lake ve Goose gibi tanınmış ticari markalarıyla tanınmaktadır. Şirket düzenli olarak Pekin, Şangay, ABD, Almanya, İtalya ve Tokyo'daki uluslararası sergilere katılarak güçlü bir küresel pazar varlığı oluşturuyor. Jiehe, Almanya ve Japonya'daki en iyi şirketleri kıyaslayarak hızlı bir gelişme elde etti ve Jining, Shandong, Suzhou ve ötesindeki yan kuruluşlarıyla kapsamlı bir üretim ve Ar-Ge üssü kurdu.
