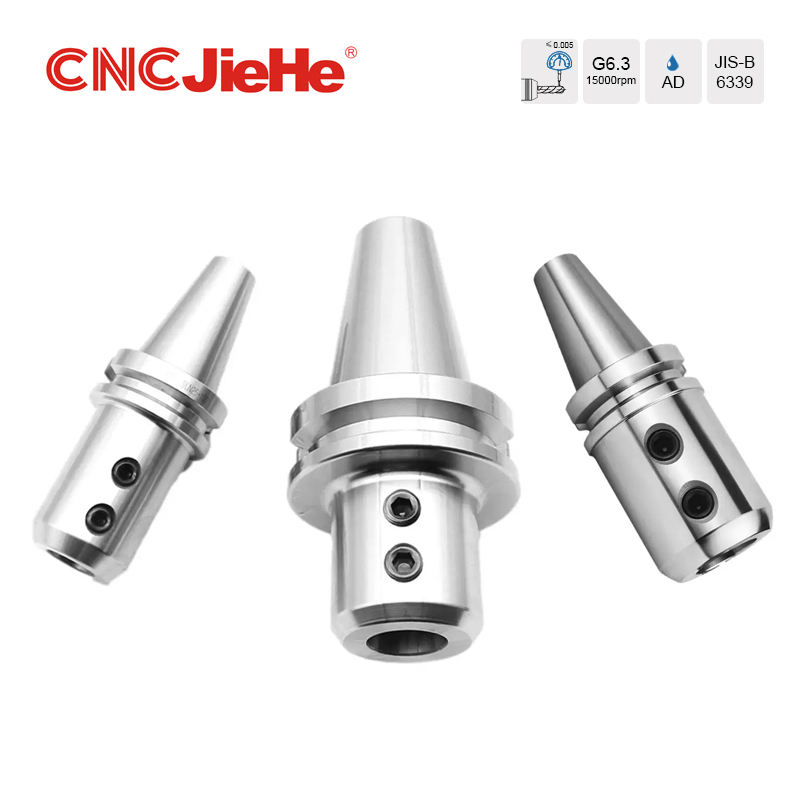

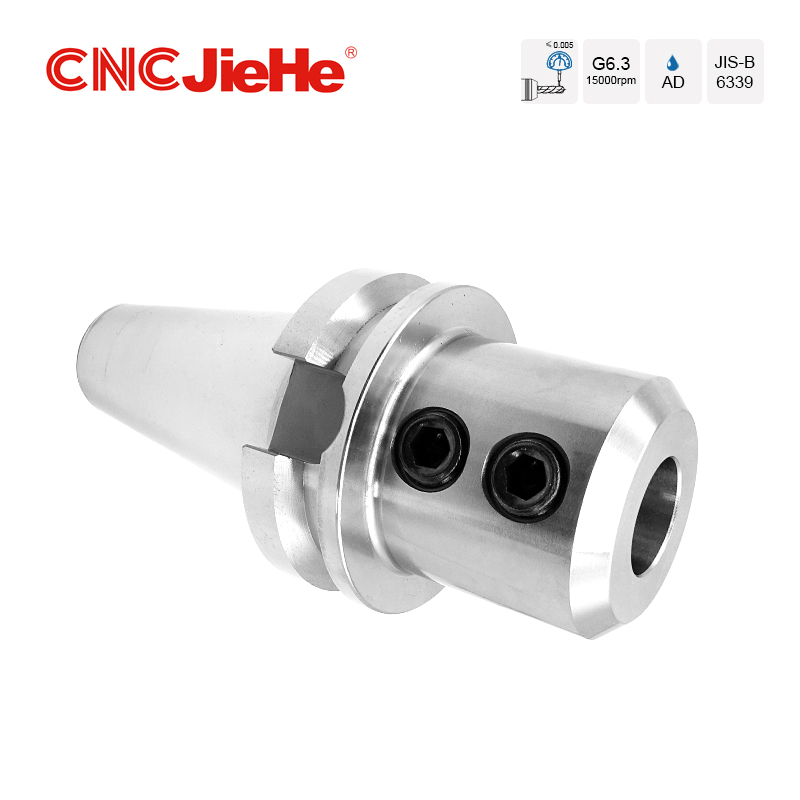

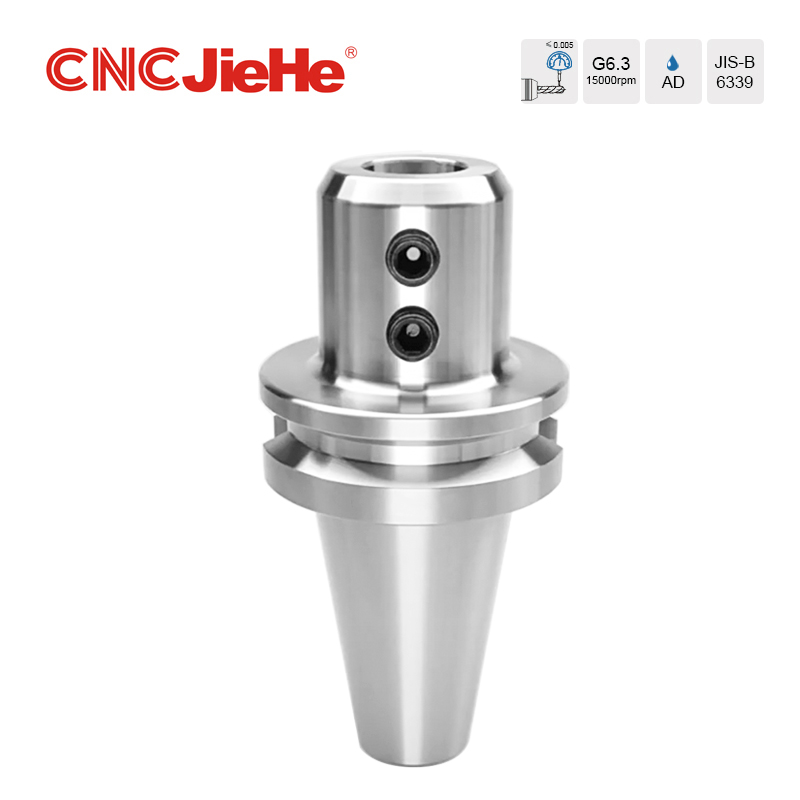

BT SLN End Mill Tutucu (JIS-B 6339)

Ürün Açıklaması

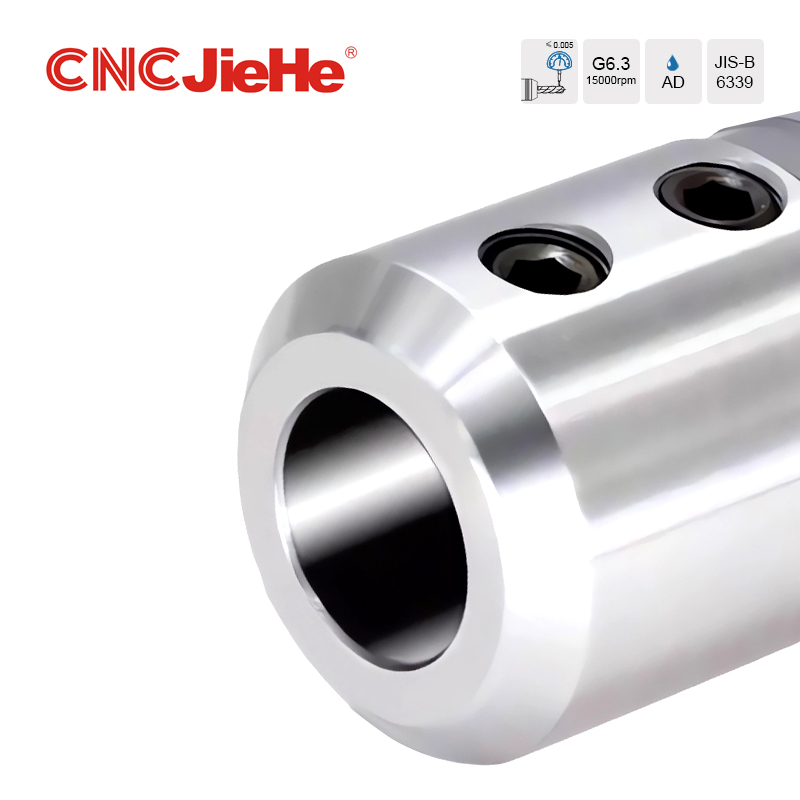

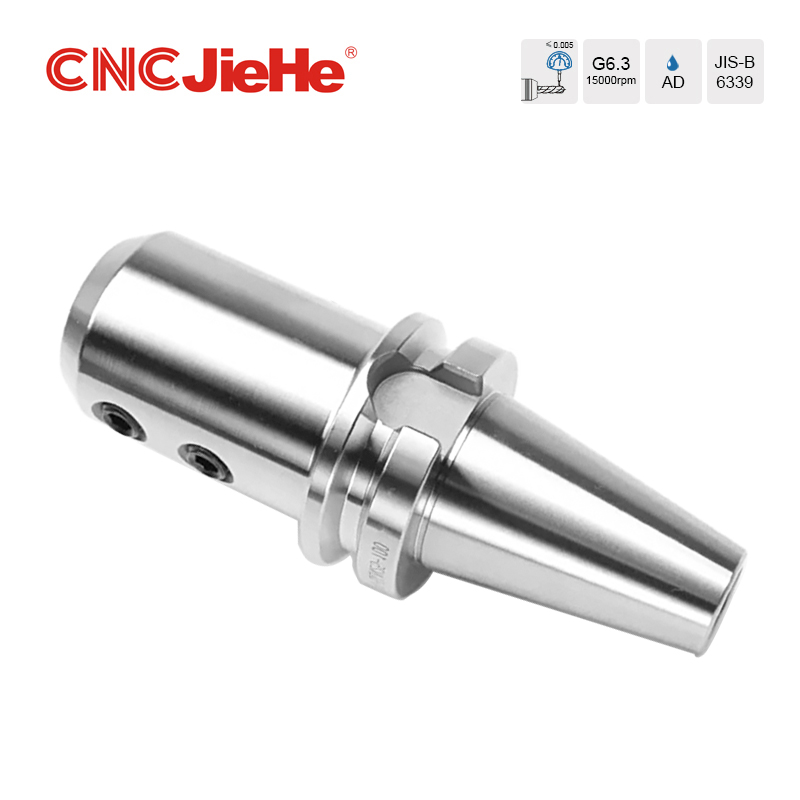

BT SLN uç değirmeni tutucu (BT standart yan kilitli uç değirmeni sapı), son değirmeni tutmak ve öğütme ve delme gibi hassas işleme için matkap tutmak için kullanılan CNC işleme merkezi için özel olarak tasarlanmış bir tür yüksek hassasiyetli ve yüksek yoğunluklu takım takım tutamağıdır. Japon JIS B 6339 standardının BT konik arayüzünü (7:24 konik) benimser, ana akım işleme merkezinin iş mili ile uyumludur ve yüksek hızlı ve ağır kesim sahneleri için uygun olan stabil kenetleme kuvveti ve mükemmel dinamik denge performansı sağlamak için SLN (yan kilidi) tasarımı ile birleştirilir.

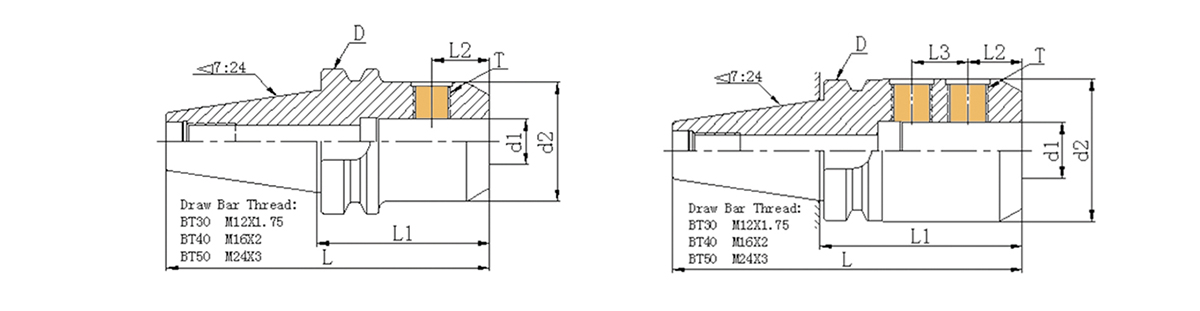

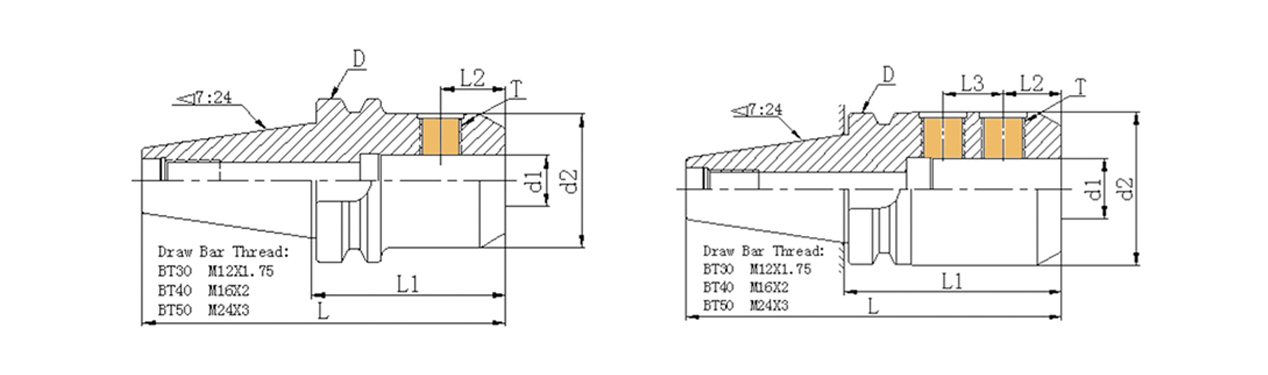

Ürün şeması

Ürün şeması

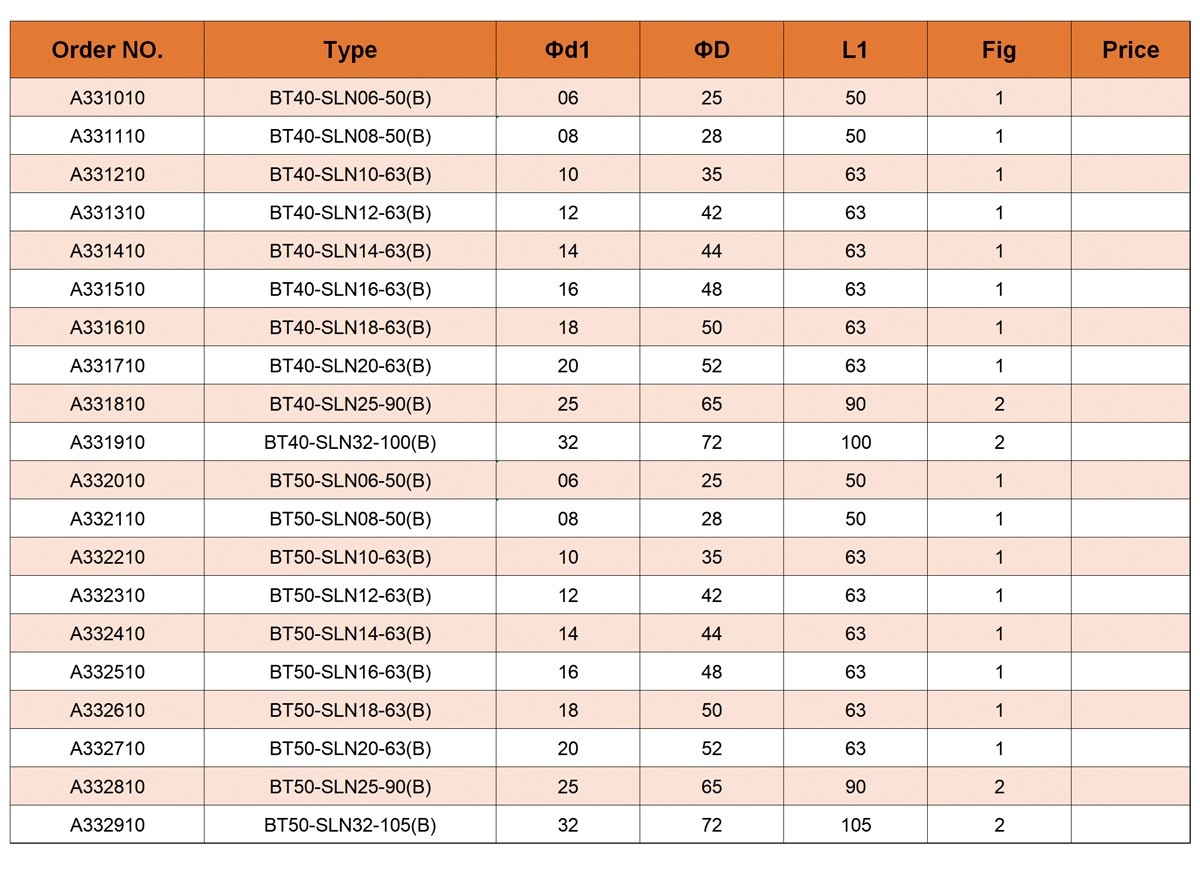

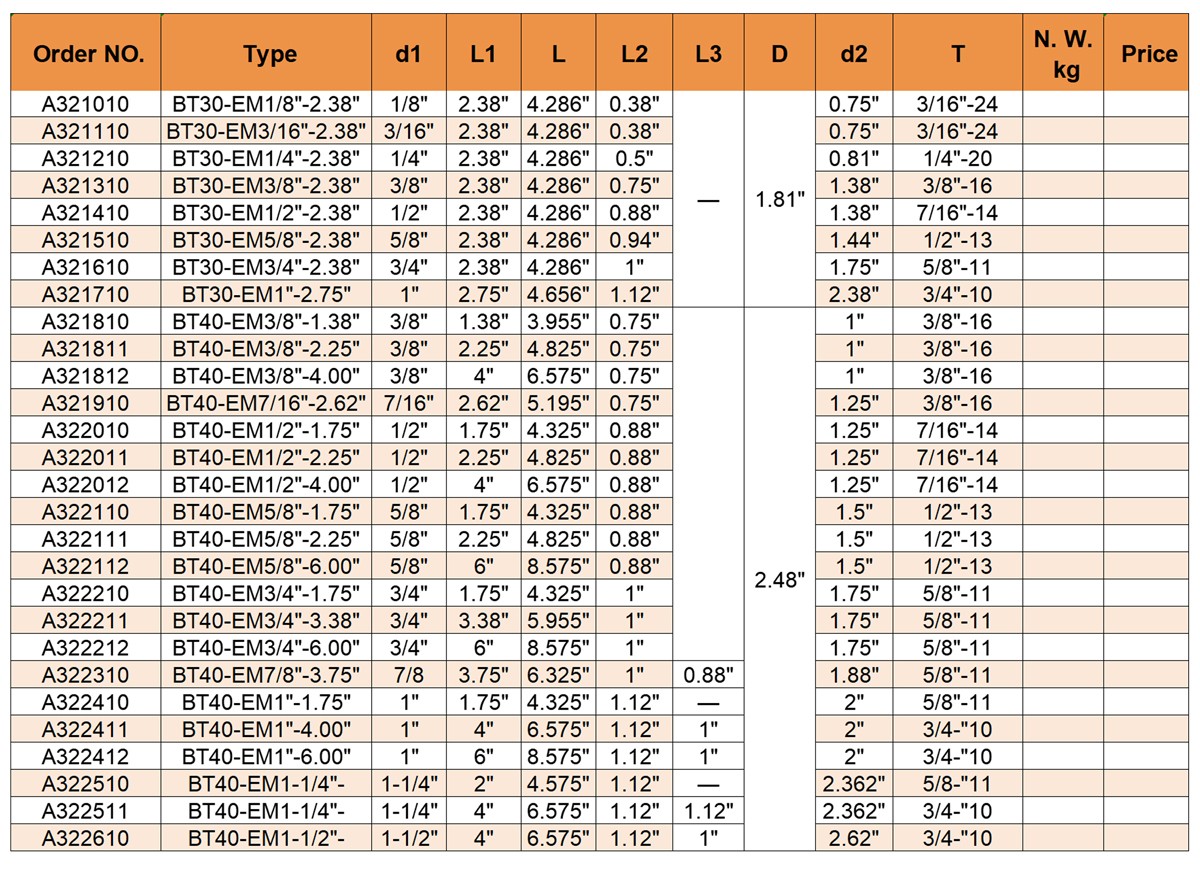

Ürün parametresi

Ürün şeması

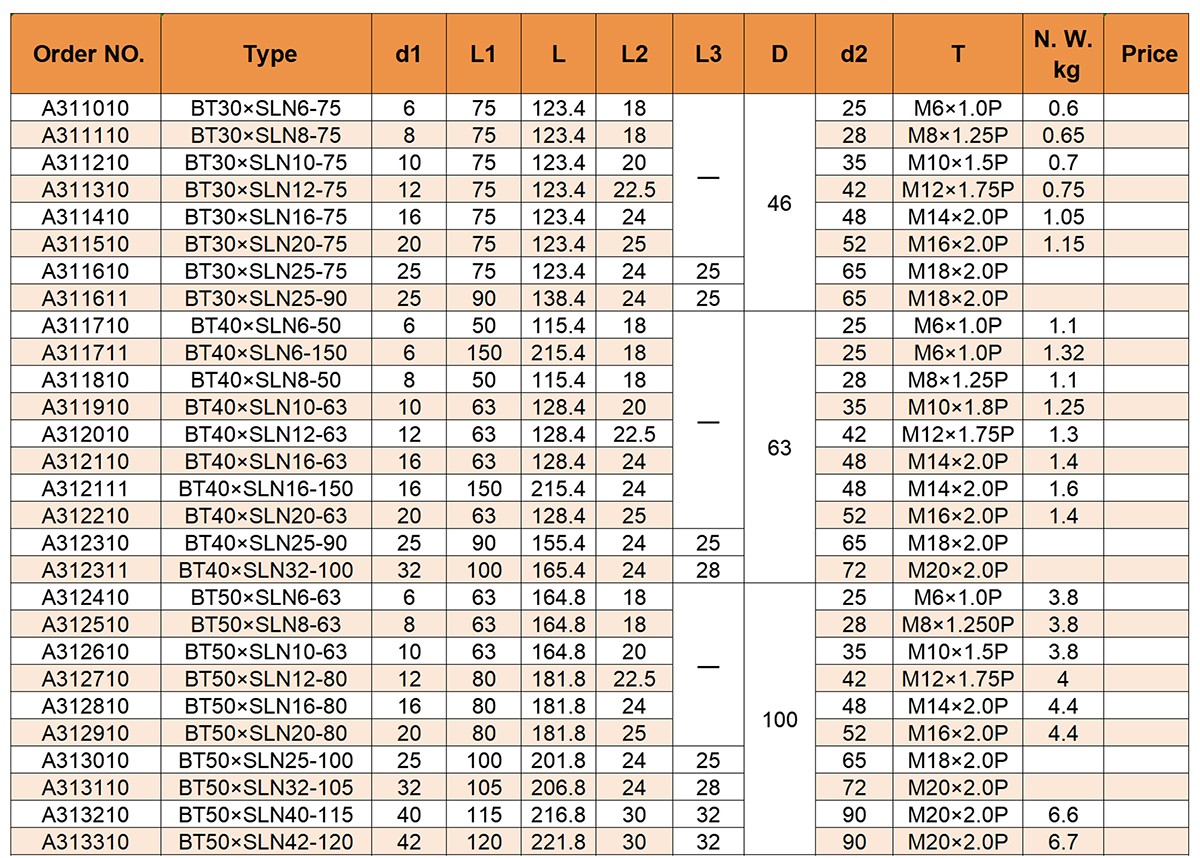

Ürün parametresi

Ürün avantajları

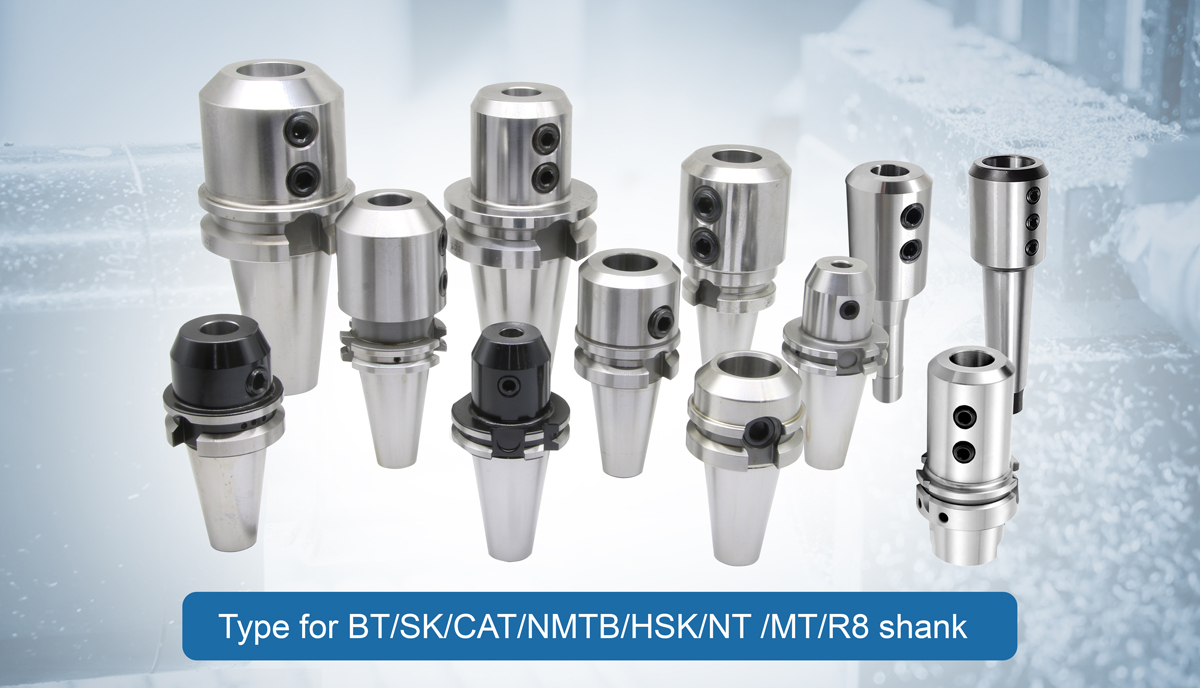

BT SLN End değirmen sahibi JIS BT spesifikasyonlarına (BT30, BT40, BT50, vb.) Uygundur ve yüksek hassasiyetli konumlandırma ve tekrarlanan sıkıştırma stabilitesini sağlamak için işleme merkezinin miline mükemmel şekilde uyarlanmıştır. 7:24 Konik Tasarım, mükemmel burulma sertliği sağlar ve ağır kesim ve yüksek yüklü işleme için uygundur. C.Kullanım Aracıdoğrudan basit ve güvenilir yapıya ve düzgün sıkıştırma kuvvetine sahip olan yan kilitleme vidası ile sabitlenir ve işleme sırasında kesicinin kayan veya titreşmesini önler. Düz şaft değirmeni kesicilerin (uç değirmenleri ve kamace freze kesicileri gibi) sıkıştırılması için uygundur. Ortak sıkıştırma çapları φ 3 mm ila φ 32 mm arasında değişir (spesifik modeller isteğe bağlıdır). Yüksek kaliteli alaşım çelikten yapılmış, ısıl işlem ve yüzey nitriding işleminin söndürülmesi ve temperlenmesinden sonra aşınma direnci ve yorgunluk mukavemeti iyileştirilir. Hassas öğütme teknolojisi, takım tutucunun iç deliği ile konik yüzey arasındaki koaksilliğin ≤0.003mm olmasını sağlar, böylece işleme doğruluğunu sağlar.Jiehe Manufacturing, çeşitli ülkelerin standartlarını karşılayan geniş envanteri olan kapsamlı bir araç tutucu yelpazesi üretiyor.

Yüksek sertlik ve istikrar:Takım tutucular, basit bir yapıya ve yüksek sertliğe sahip yanal vidalarla araçları sabitler. İşleme sırasında stabiliteyi sağlayarak önemli kesme kuvvetlerine dayanabilirler.

Yüksek hassasiyet:Takım tutucu ve takım arasındaki temas yüzeyi hassas işlenir, yüksek koaksiyelliği ve tekrarlanabilirliği garanti ederek yüksek hassasiyetli işleme gereksinimlerine uygundur.

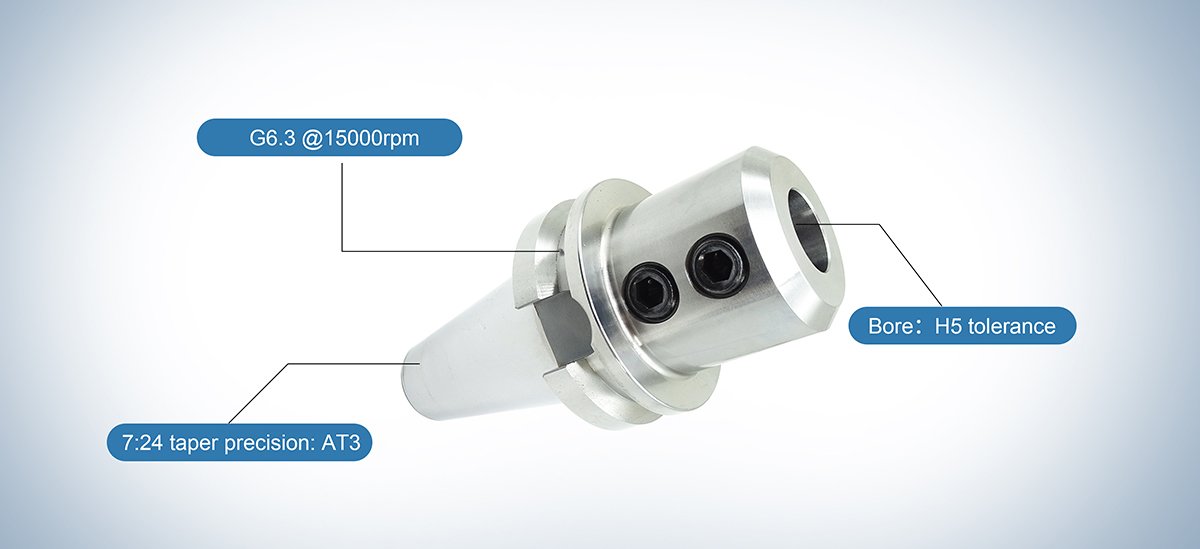

Konik spesifikasyon:

Araç tutucu 7:24 konik,Konik hassasiyet, AT3 sınıfını karşılıyor,

Tolerans deliği:

Takım tutucusunun delik toleransı, araç ve tutucu arasında yüksek hassas bir uyum sağlayan, titreşimi ve hataları en aza indiren hassas bir tolerans seviyesi olan H5 derecesidir.

Dinamik denge notu:
15.000 rpm'lik bir dönme hızında, takım tutucu G6.3'ün dinamik bir denge derecesi elde eder. Bu, yüksek hızlı dönme sırasında mükemmel dengeyi gösterir, titreşimi etkili bir şekilde azaltır ve işleme sırasında stabilite ve yüzey kalitesini sağlar.

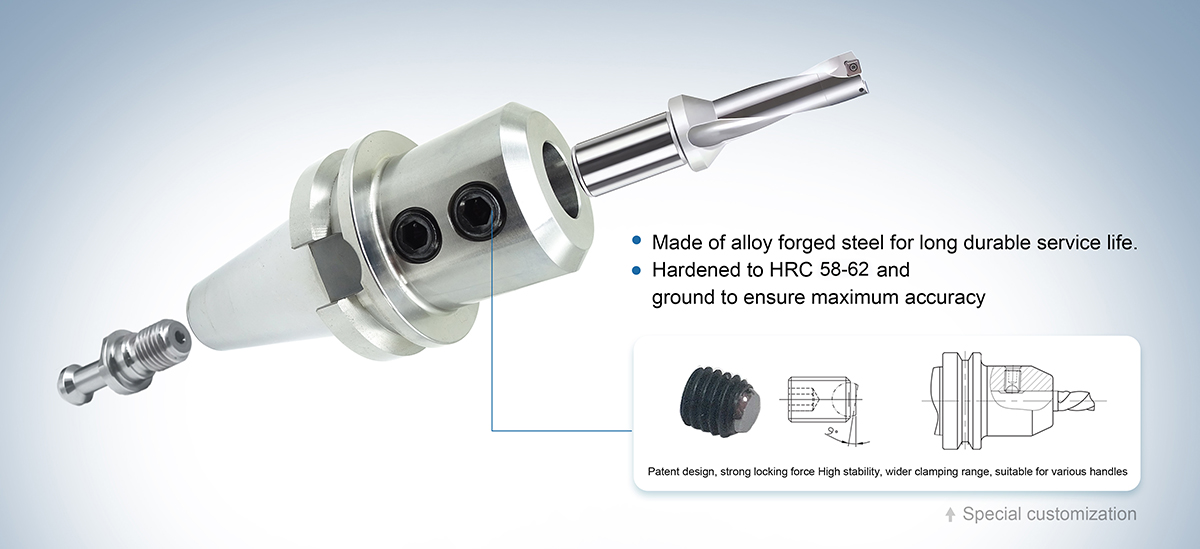

İsteğe bağlı aksesuarlar

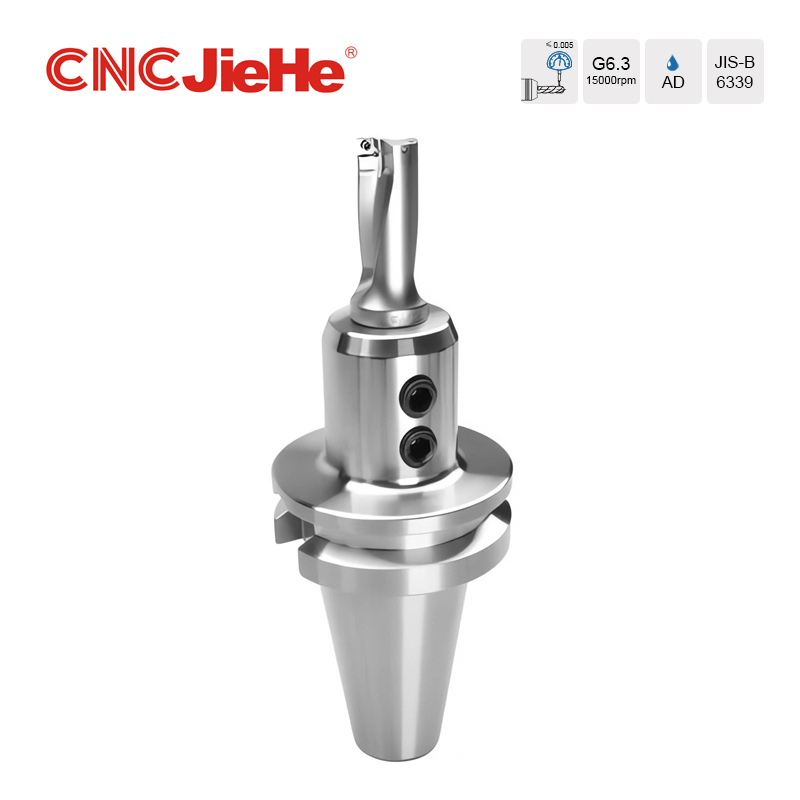

Takım tutucu, işleme gereksinimlerine dayanarak U-Drills, freze kesicileri, BT için takım kilitleme cihazı ve çekme saplamaları dahil olmak üzere çeşitli aksesuarlarla esnek bir şekilde donatılabilen çok yönlü bir takım kelepçeleme cihazıdır.Bu tasarım, daha fazla esneklik ve verimlilik sunarak farklı işleme görevlerine uyum sağlamasını sağlar.

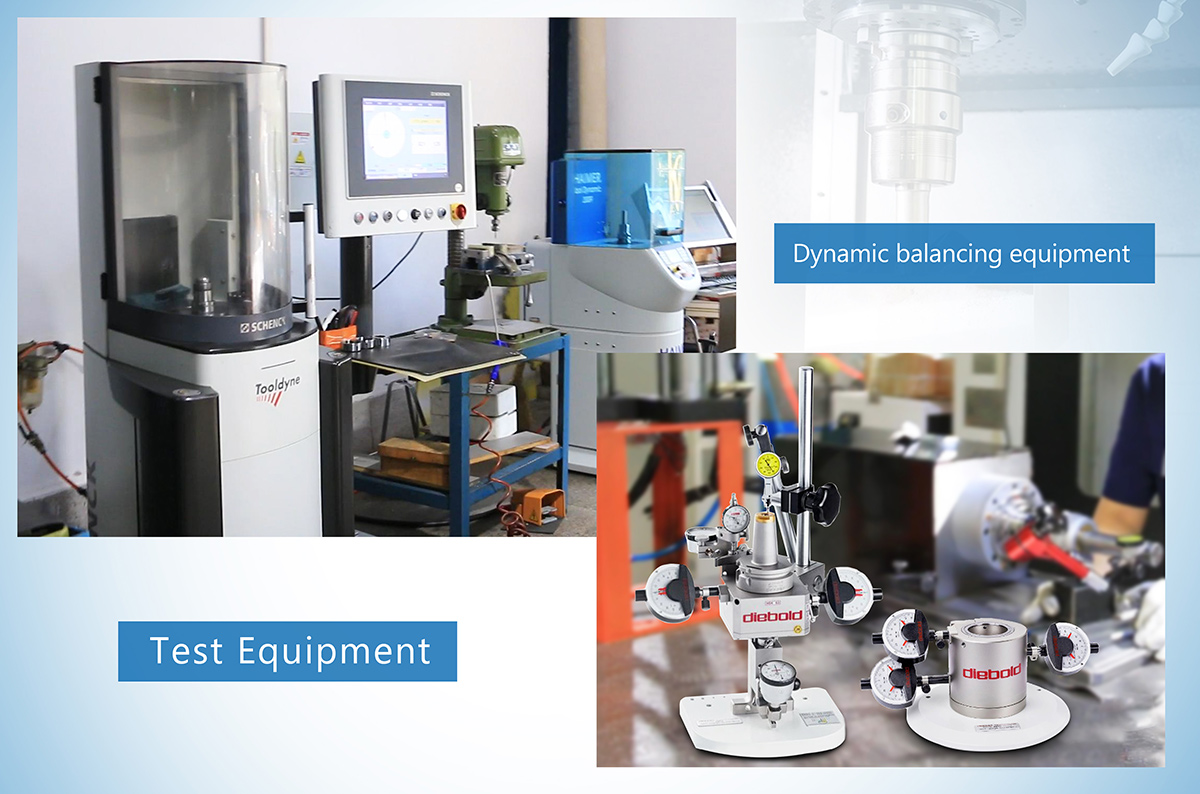

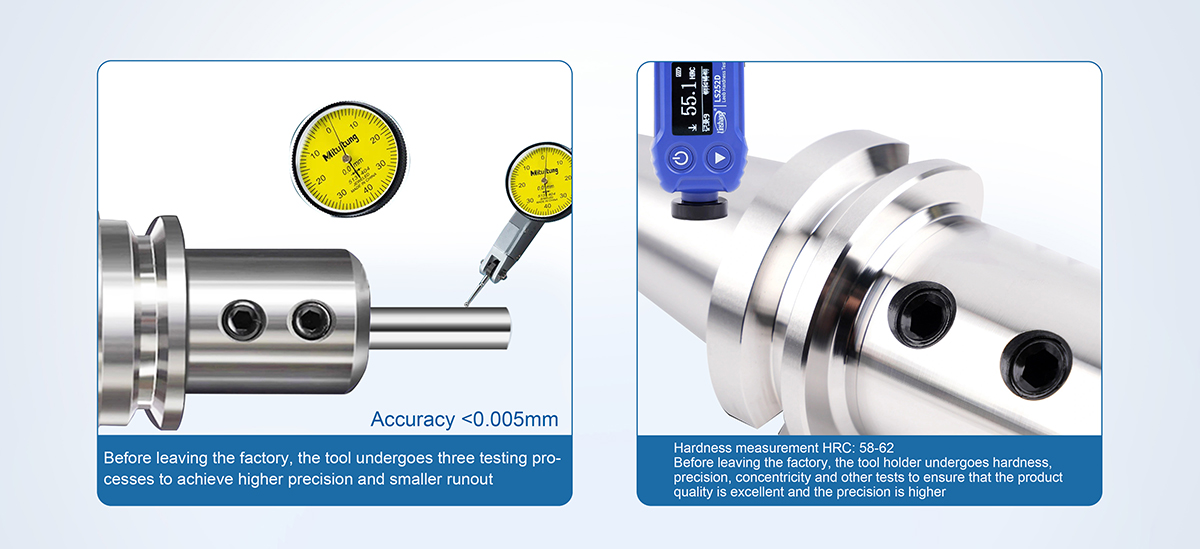

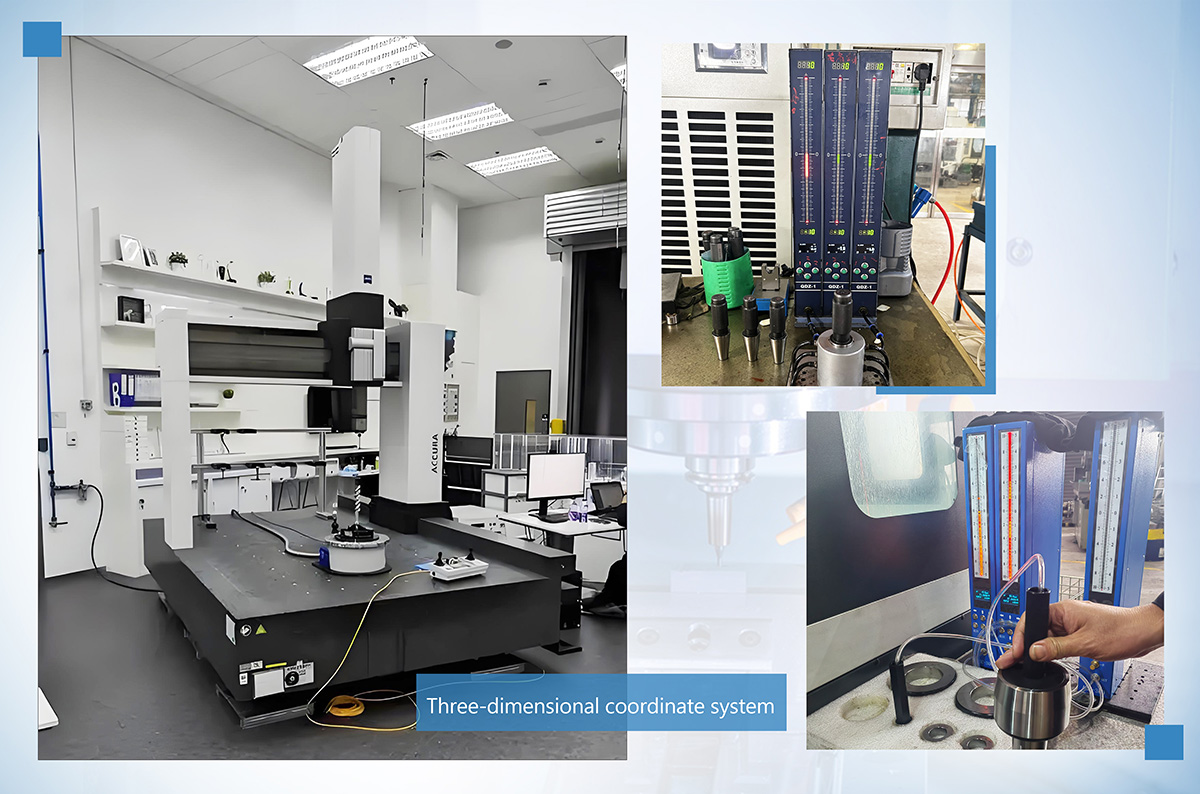

Kalite denetimi

Jiehe Machinery, Çin'de önde gelen bir araç tutucu üretim fabrikası ve denetim ve test merkezine sahiptir ve üretim yetenekleri zirvede yer almaktadır. Çekirdek üretim ve test ekipmanlarımız GroB, Takisawa, Doosan, Haimer, Kelch, Zoller, Mitutoyo vb. Bu ekipmanın kullanımı, üretim verimliliğimizin ve ürün kalitemizin üstünlüğünü daha da sağlar.

Ürün kalitesinin istikrarını sağlayan ve üretim verimliliğini büyük ölçüde artıran akıllı bir üretim hattımız var.

Atölyedeki ürünlerin fotoğrafları

Atölyemiz, sürekli bir tedarik sağlayan ve hız ve verimlilikle sıkı son teslim tarihlerini karşılamamızı sağlayan yarı bitmiş ürünlerin sağlam bir envanterini sürdürüyor. Aerodinamik üretim süreçleri ve iyi organize edilmiş bir tedarik zinciri ile, kaliteden ödün vermeden hızlı geri dönüş sürelerini garanti ediyoruz. Deneyimli ekibimiz ve son teknoloji ürünü tesislerimiz, müşteri taleplerine hızlı bir şekilde yanıt vermemizi, operasyonlarınızı sorunsuz bir şekilde çalışmasını sağlamak için esnek çözümler ve hızlı teslimat sunmamızı sağlar.

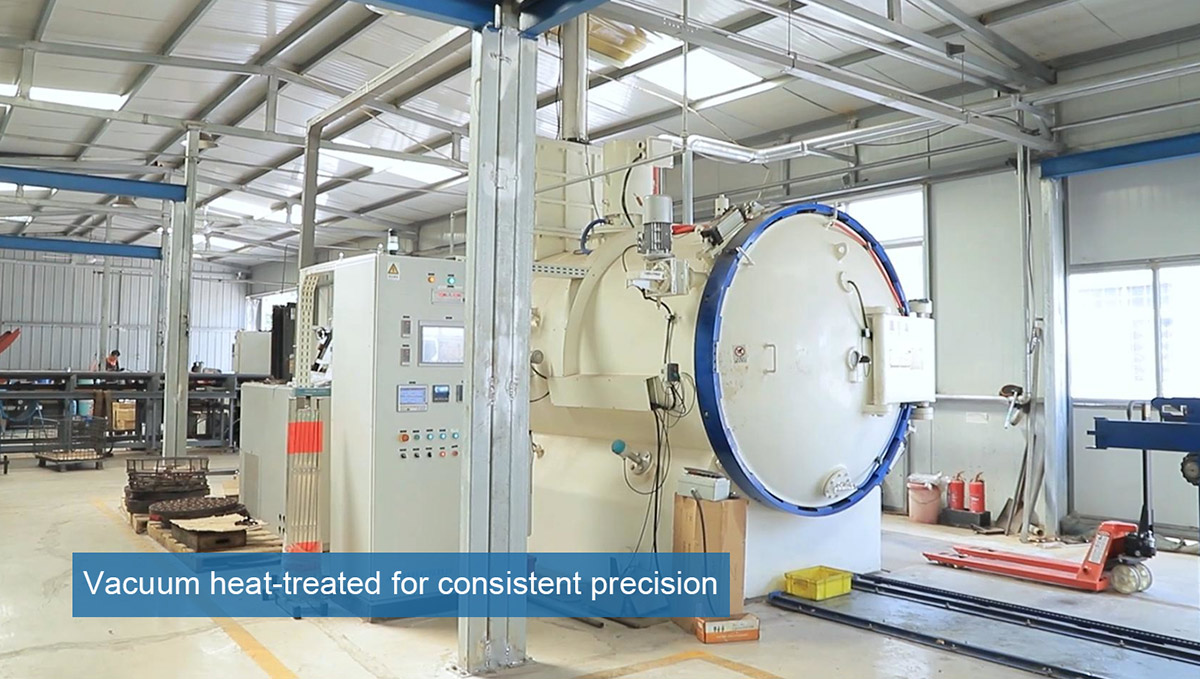

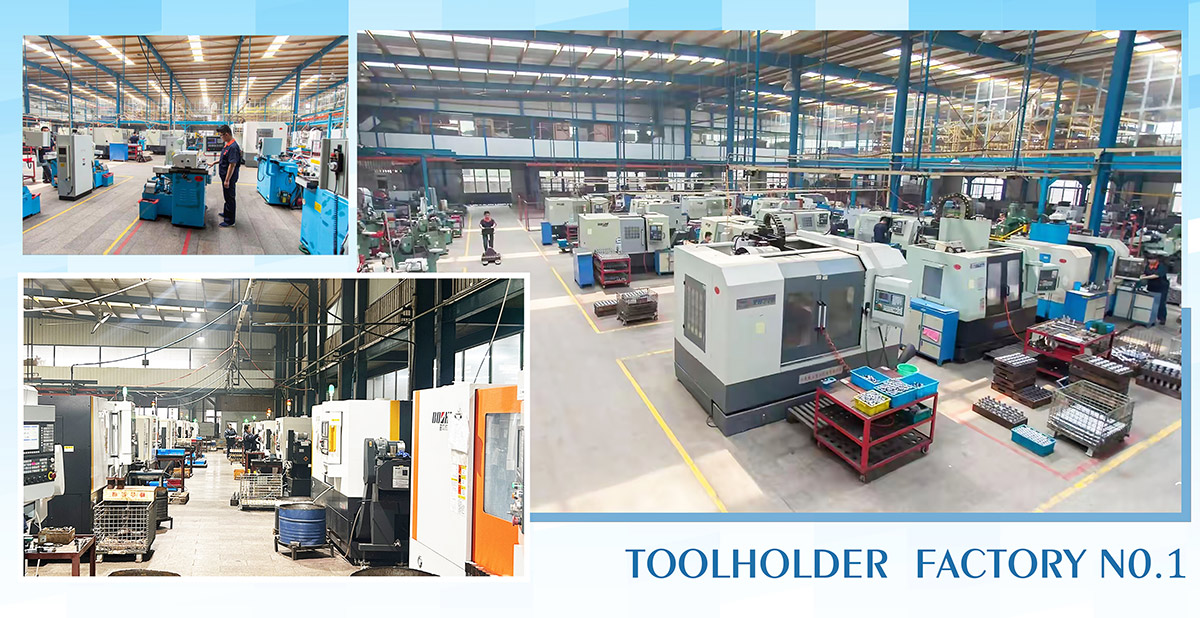

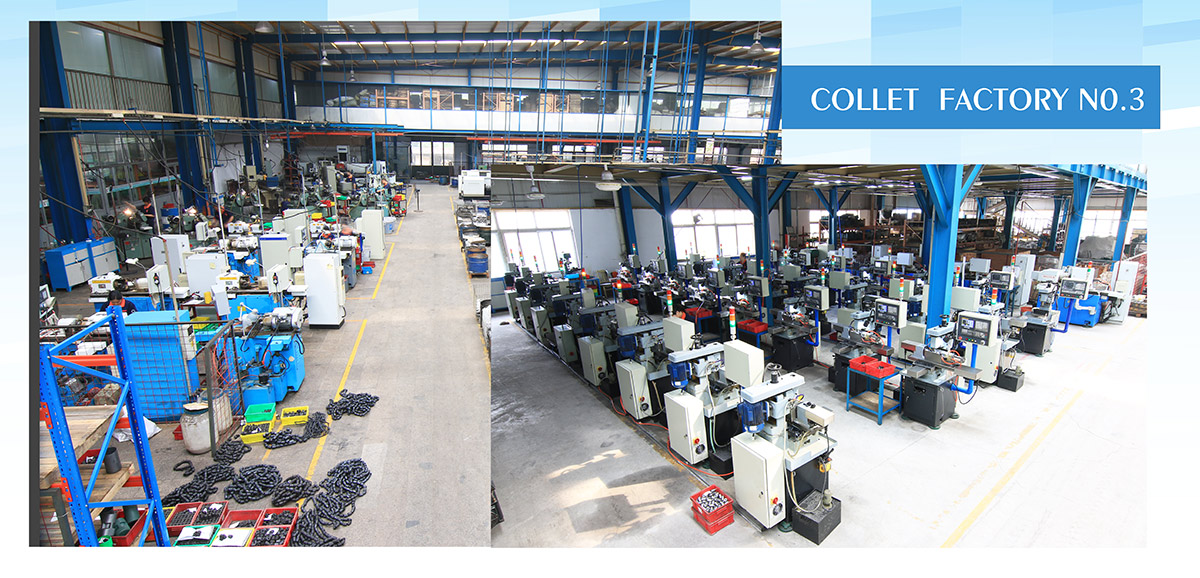

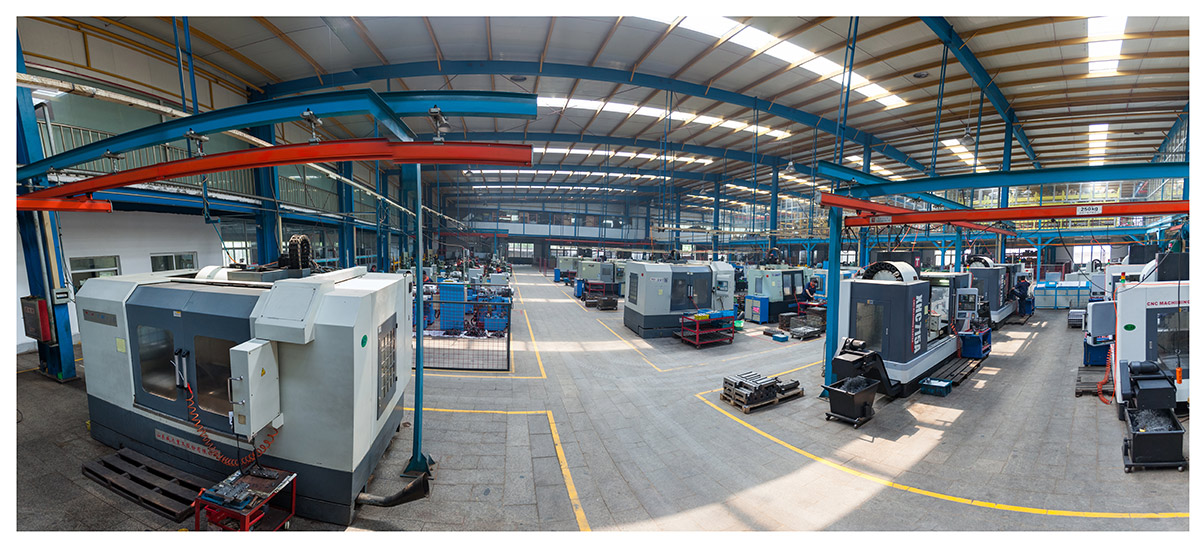

Fabrika gösterimi

2000 yılında kurulan Jiehe Machinery Co., Ltd., ulusal bir yüksek teknoloji işletmesi ve il düzeyinde teknoloji odaklı ve yenilikçi bir şirkettir. CNC Takım Tezgahı aksesuarlarında uzmanlaşan şirket, ürünlerin% 60'ı dışa aktarılan 1.000'den fazla ürün çeşidi sunmaktadır. 200'den fazla CNC makinesi ve 100'den fazla çalışandan oluşan bir ekiple Jiehe, 30'dan fazla ulusal patent kazandı ve CNCJIEHE, Sun Moon Lake ve Goose gibi bilinen ticari markalarıyla tanınıyor. Şirket, güçlü bir küresel pazar varlığı oluşturan Pekin, Şangay, ABD, Almanya, İtalya ve Tokyo'daki uluslararası sergilere düzenli olarak katılıyor. Jiehe, Almanya ve Japonya'daki en iyi şirketleri karşılaştırarak hızlı bir gelişme sağladı ve Jining, Shandong, Suzhou ve ötesindeki iştiraklerle kapsamlı bir üretim ve Ar -Ge üssü kurdu.
